방모 3색선 수리하기

안녕하세요! 오늘은 방모(방용모니터) 수리에 대해 써보기로 하겠습니다. 제가 방모를 총4대를 가지고 있는데 그중 2대가 화면에 빨강,파랑,녹색선이 나오는 증상이 있습니다! 오늘은 이증상의 수리에 대해 알아보기로 하겠습니다.

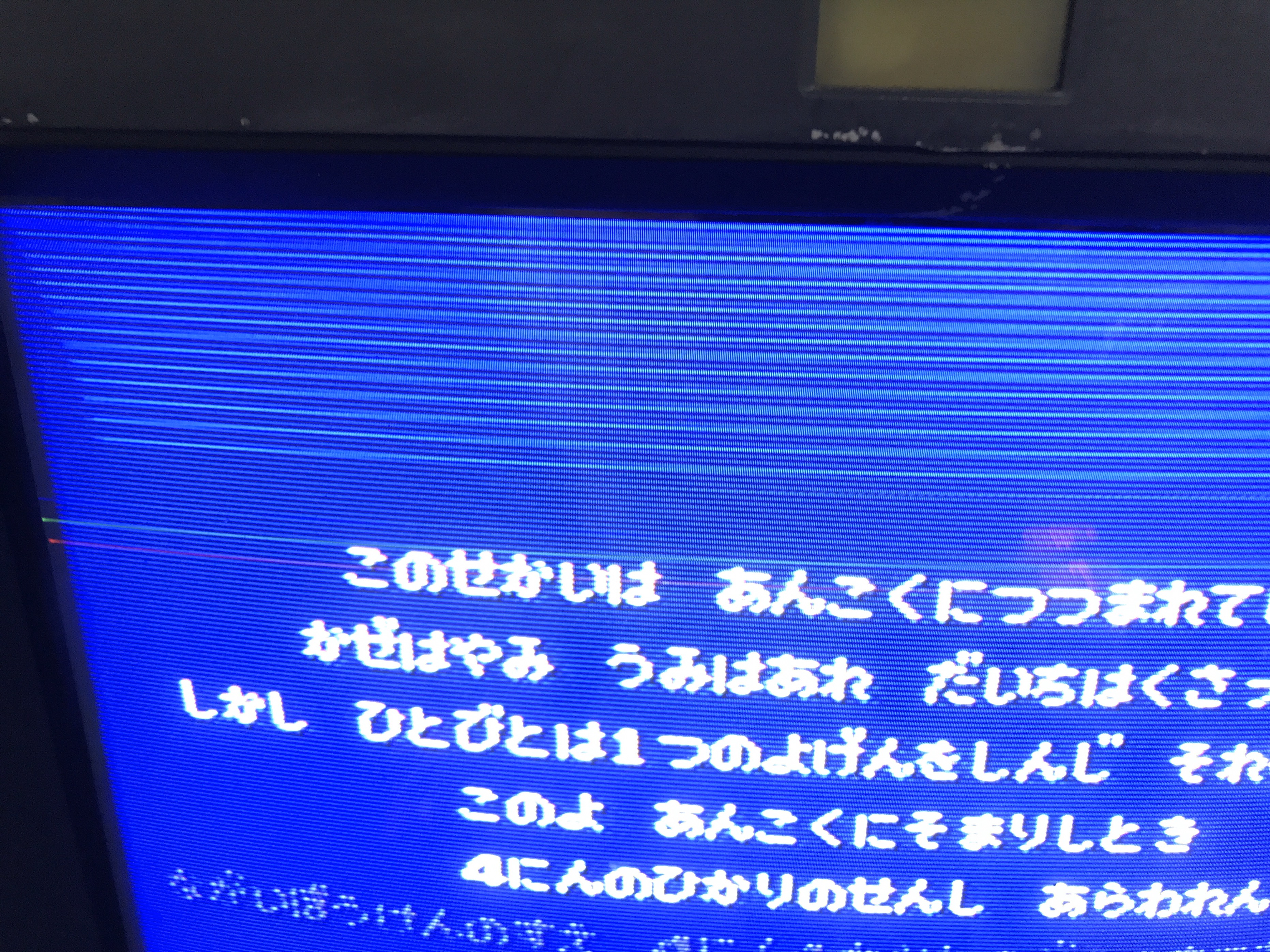

이녀석은 13인치 방모이고 보시는것과 같이 위쪽으로 하얀 하얀라인이 쭉가있고 1/3쯤에 파,노,빨강선이 나타나 있는 상태입니다. 구닥동이라는 카페에 문의한결과 콘덴서쪽이 노후되면 용량감퇴로 이런 증상이 나올수 있다고 합니다.









그리고 이녀석은 업체에 납축하러 갔다가 버려져 있는걸 가져온건데 역시 3색선이 나오는증상과 고주파음까지 나오는 증상이 있었습니다. 2017년 3월에 가져왔다가 도저히 내손으로는 고치기 할들것 같아서 포기하고 있었던 녀석입니다.20인치 방모는 입력단도 AV와S단자만 지원하지만  13인치 방모는 RGB까지 모두 사용가능한 녀석이라서 쉽사리 포기가 되지 않았습니다.그래서 20인치는 몰라도 13인치는 꼭 고치고 싶어서 직접 수리를 하게 되었습니다.







1차 수리



카페에 글을 올리고 문제가 되는 녀석이 될수 있는 녀석들부터 수리하기 합니다!









 문의 결과 이녀석이 문제가 있어 보인다는 글이 있어서 이녀석을 우선 교체하기 합니다!











결과는?





ㅠㅠ 실패입니다! 그래서 이번엔 전원부기판에 있는 모든 콘데서를 교체하기로 했습니다.









모든 콘덴서를 분리하고 용량을 확인한다음 인터넷으로 주문을 했습니다! 그리고 일주일뒤 부품이 모두 도착해서 모두 새걸로 교체한다음 테스트를 해봤습니다!









결과는???







동일합니다!!! 역시 실패입니다!!!아 힘드네요.... ㅠㅠ













2차 수리



그러고 있다가 콘덴서가 아니면 IC쪽이 망가져도 그럴수 있다는 소리를 듣고 다시한번 수리해 보기로 합니다! 사진에 보이는 다리가7개인 IC인데 우리나라에는 파는곳이 없어서 알리에서 주문을 했습니다!











알리에서 겁나 빨리 2주만에 부품이 도착을 하고 다시 수리를 했습니다!











기존것은 제거후 새 IC를 교체한후 테스트해보았습니다!!!











결과는?......







아 진짜 순간 부셔버릴뻔 했습니다! 이 이제 놓아 주어야 하나?라는 생각이 들쯤에 유투브링크가 있는 댓글 하나를 보게 되었습니다!  https://www.youtube.com/watch?v=gz9GM7v85n4&t=129s 사실 전에도 이런증상의 유투브를 본것이 있었는데 저는 그때 그영상인줄알고 처음엔 보지않았는데 나중에 들어가서 보니 전에 봤던 영상이랑 틀려서 다시 보게 되었습니다! 방모 기종은 틀려도 같은 소니 것이라 그리고 메뉴를 이용해 없애는것이 아니고 콘덴서를 교체해서 수리하는 영상이라서 유심히 봤습니다! 결론은 한번 해볼만 하다였습니다! 우선 분해를 해야하는데 제일 힘든건 브라운관에 붙어있는 고무를 떼내는것인데 엄청난 고압이 흐르니 겁이 났던게 사실입니다!! 그래도 영상에 자세히 분해하는 모습이 있어서 하나 하나 천천히 따라해봤습니다!







3차 수리



진짜 겁나게 무서웠던 브라운관 고무를 떼고 나니 나머지 분해는 일도 아니더군요!! ㅎㅎㅎ





브라운관 잔류 전기를 어떻게 빼냐는 질문이 있어서 대충 그림을 그려봤습니다. 머 이런식으로 드라이버에 전기줄 감고 브라운관에 있는 철판쪽에 어스를 한다음 고무안쪽을 드라이버로 쑤셔서 안쪽에 고리선을 접촉해 주시면 됩니다.









영상에 나왔던 메인 기판입니다! 제방모는 2장의 기판으로 이루어져있는데 전에 올콘덴서 갈이를 했던 기판은 전원부 기판쪽이였습니다. (지금은 오래되서 자세히 기억은 안나는데 저 빨간곳 두곳중 한곳입니다. 아마 왼쪽동그라미쪽이 맞을겁니다. 같은 기판이시면 기판 뒤집어서 번호한번 확인해 보세요!)

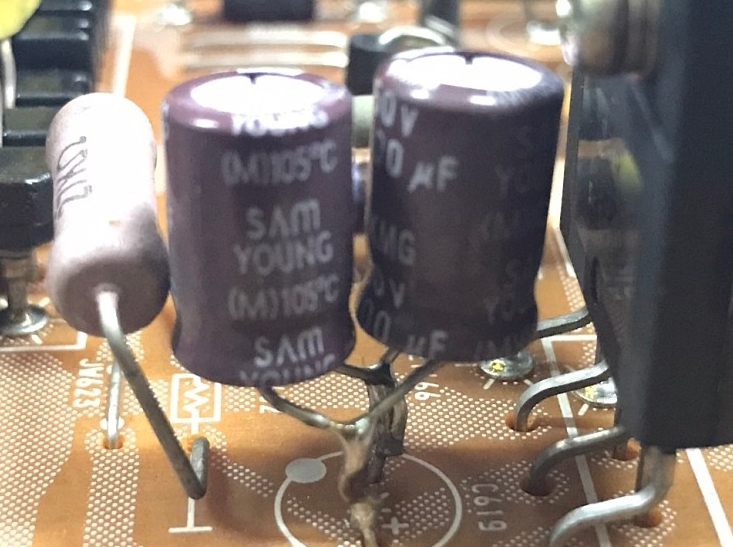

 영상에서 문제가 되었던 C572 와 C584 콘덴서입니다! 다행히 같은 넘버의 콘덴서가 이었습니다!

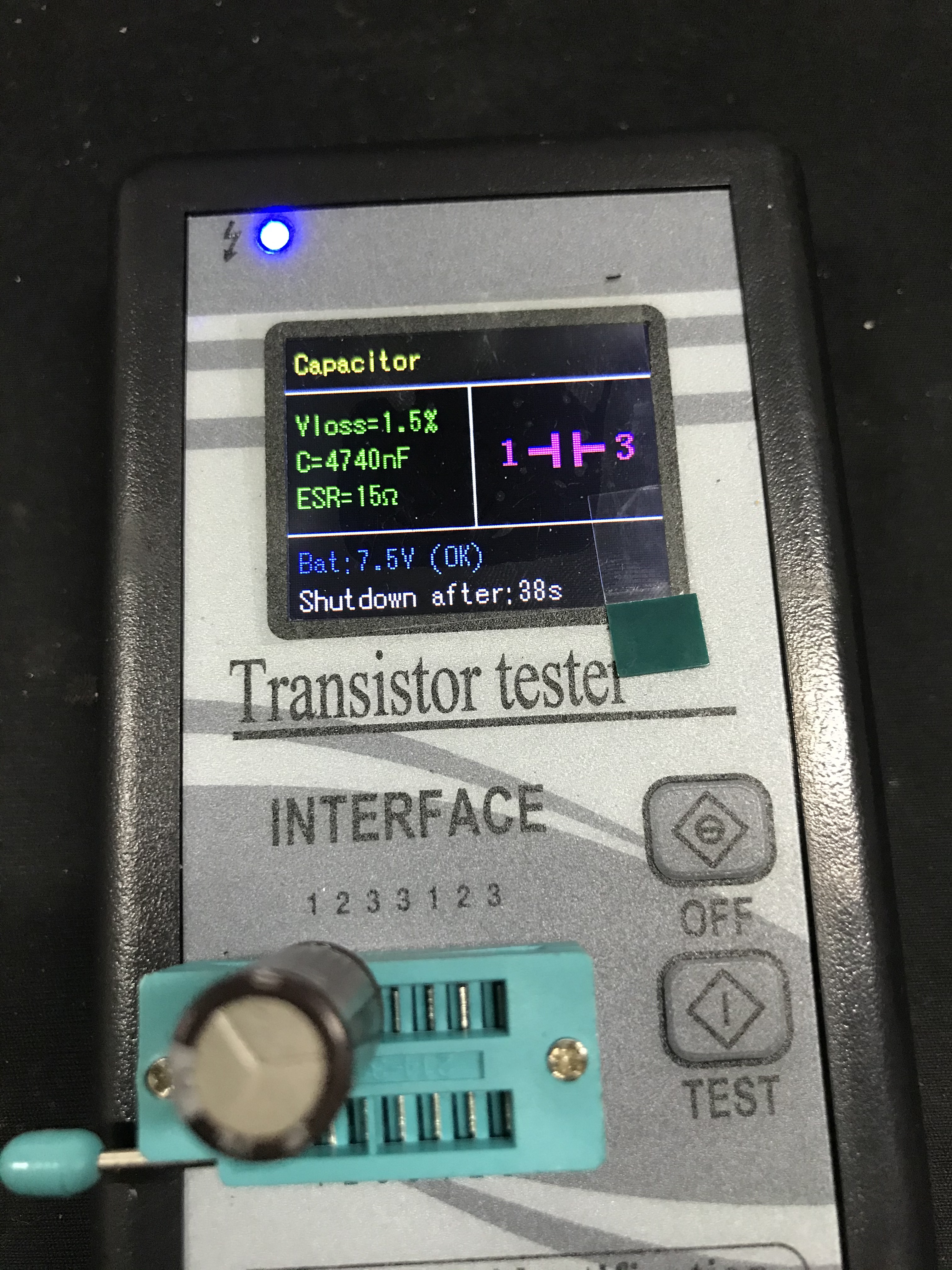

두콘덴서를 제거하고 테스트기기로 테스트한결과 C572는 4.7uf 160V인데 4.7uf 정상적으로 나옵니다!!

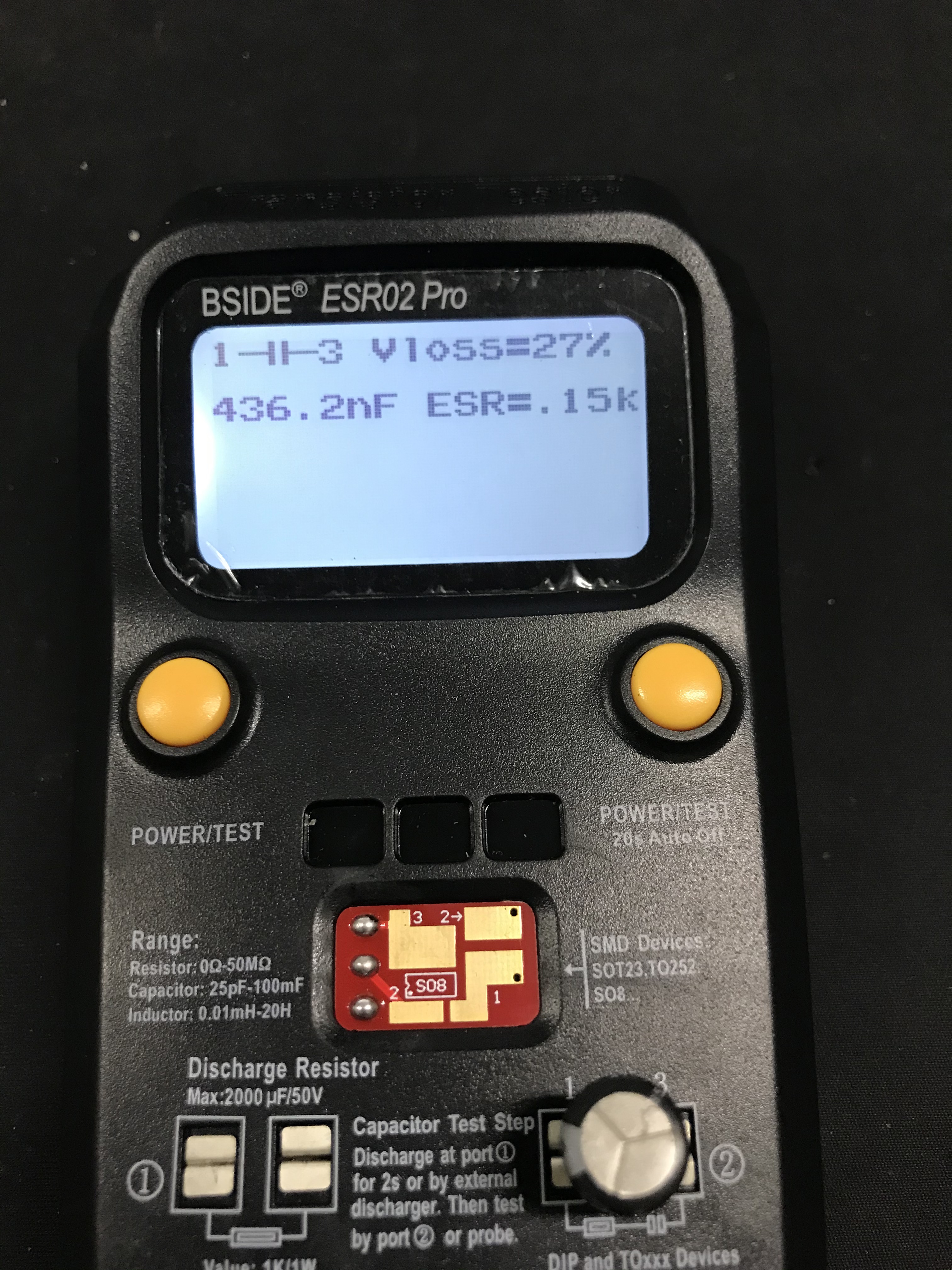

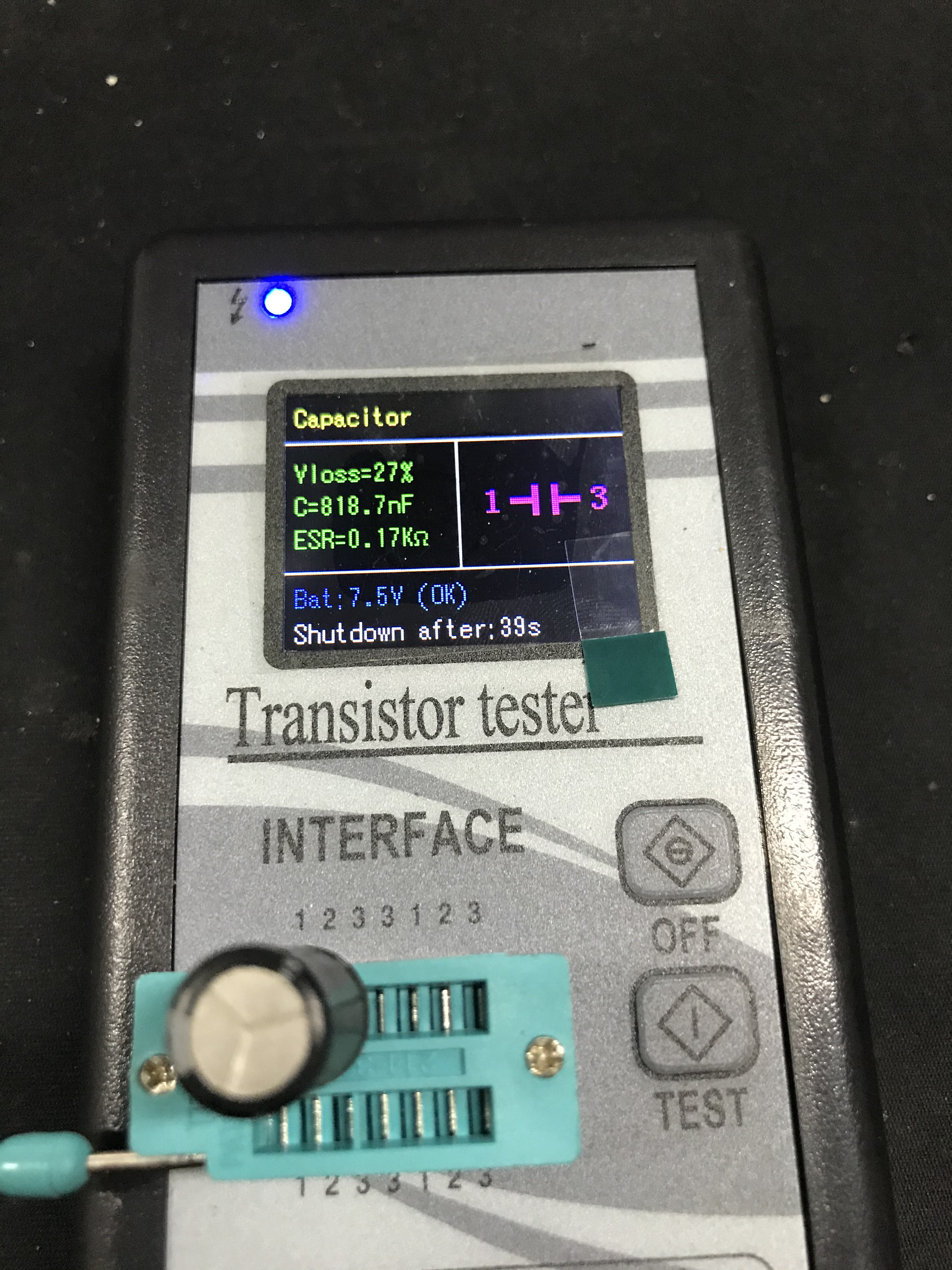

나머지 하나는 C584는 2.2uf 160V인데 0.8uf 로스률도 27%나 됩니다! 아무래도 이녀석이 범인인것 같습니다.그래도 다행입니다. 둘다 정상적으로 나오면 정말 포기할려고 했었는데 다행이 불량을 찾아 낸것 같습니다. 혹시 몰라 다른테스트기기로 한번더 테스트해봤습니다.

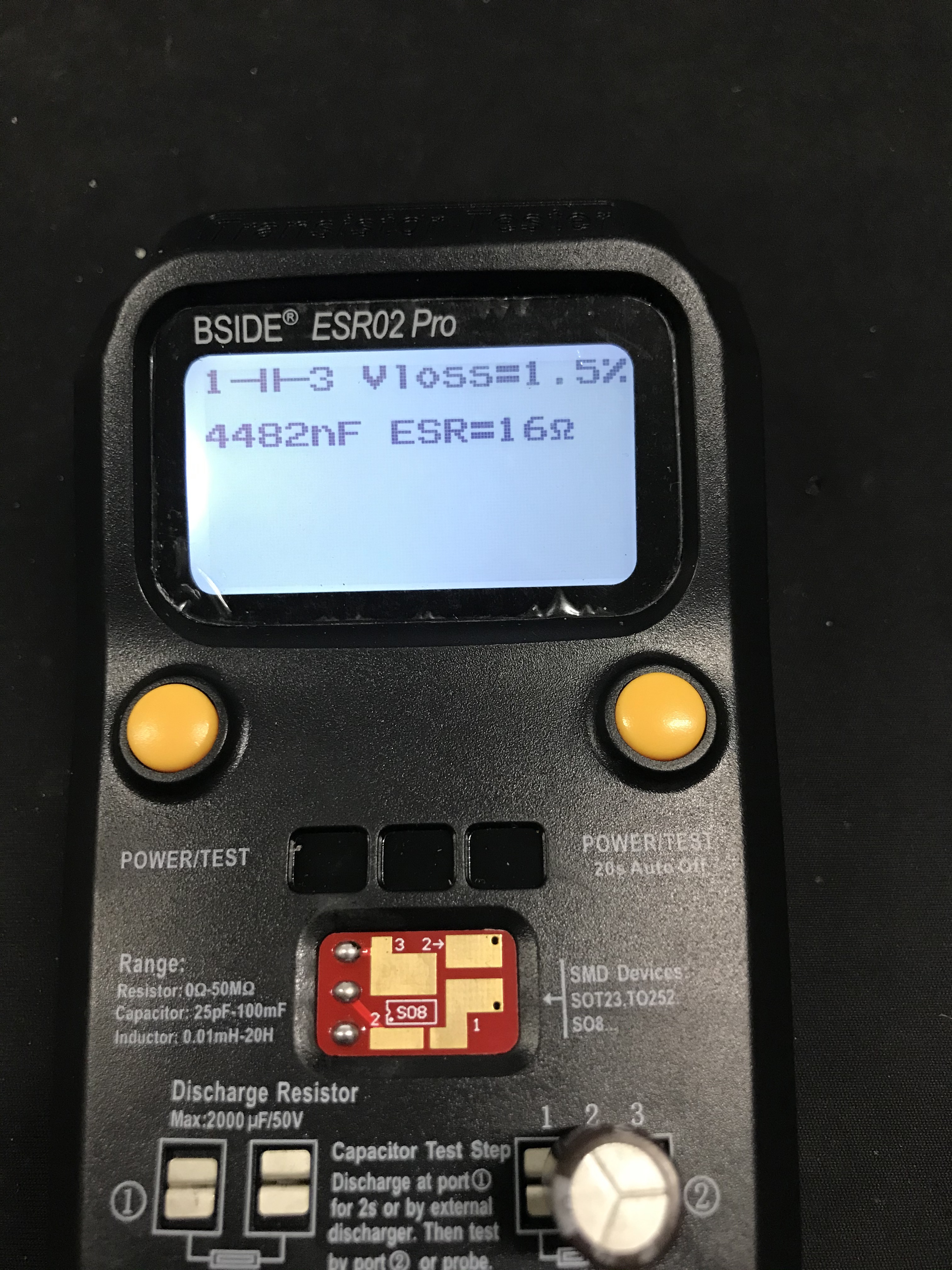

테스트기기마다 조금씩 편차는 있지만 거의 비슷하게 나옵니다. 역시 이녀석은 정상이구요.









문제있는 녀석은 역시 문제로 나오네요! 콘덴서역시 일반적으로 잘쓰이는 콘덴서가 아니므로 인터넷에 주문을 했습니다. 그리고 2틀뒤 부품이 도착하고 교환한후 테스트를 해봤습니다!









결과는?



.

.

.

.

.

.



이랬었던 녀석이

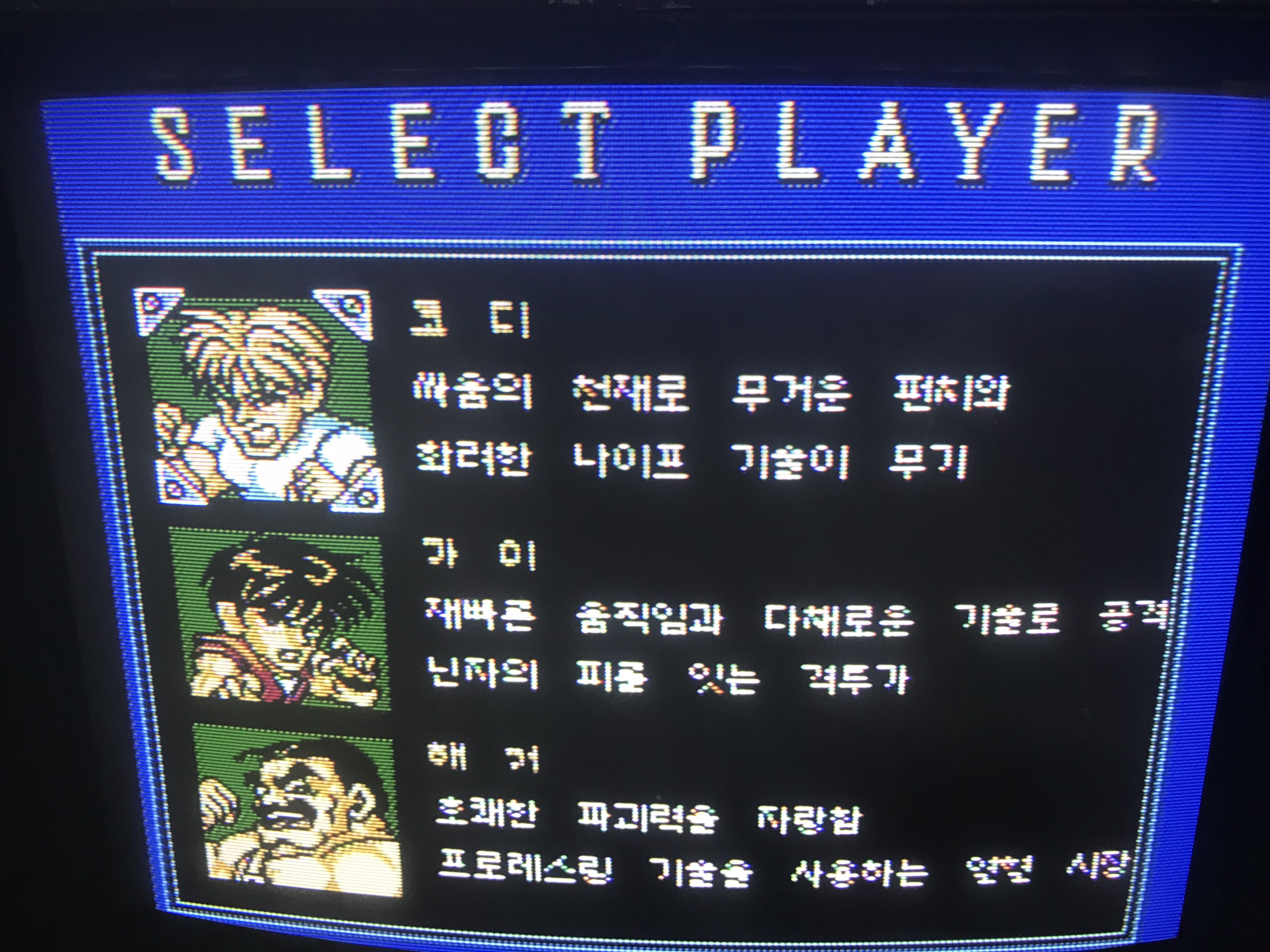

이렇게 변했습니다!!! ㅠㅠ 아 정말 이화면을 보는순간 그동안 힘들었던 피로가 한방에 다 날라갔습니다!!!













다른 게임도 테스트해봤지만 이제 3색선은 보이지 않습니다!!!



다시 방모한대가 생긴 느낌입니다!!!^^



여기까지 오기까지 힘든 여정이 있었지만 카페 덕분에



이렇게 고칠수있게 되어서 넘무 좋습니다!!! 가페여러분 감사합니다!!



자 그럼 이제 20인치를 고쳐볼까? ㅎㅎㅎ
