안녕하세요!



오늘은 9핀 토클스위치를 이용해서 버튼 3개를 원하는 위치로



변경하는 법을 알려 드리겠습니다! 머저도 구글링해서 얻은 정보입니다!



우선 9핀 토클스위치를 구매를 해야 하는데 6핀까지는 가격이 싼데



9핀부터는 머 답이 없네요!



네이년에게 9핀 토클스위치 얼마냐고 물어보니



네이년이 대답하길...

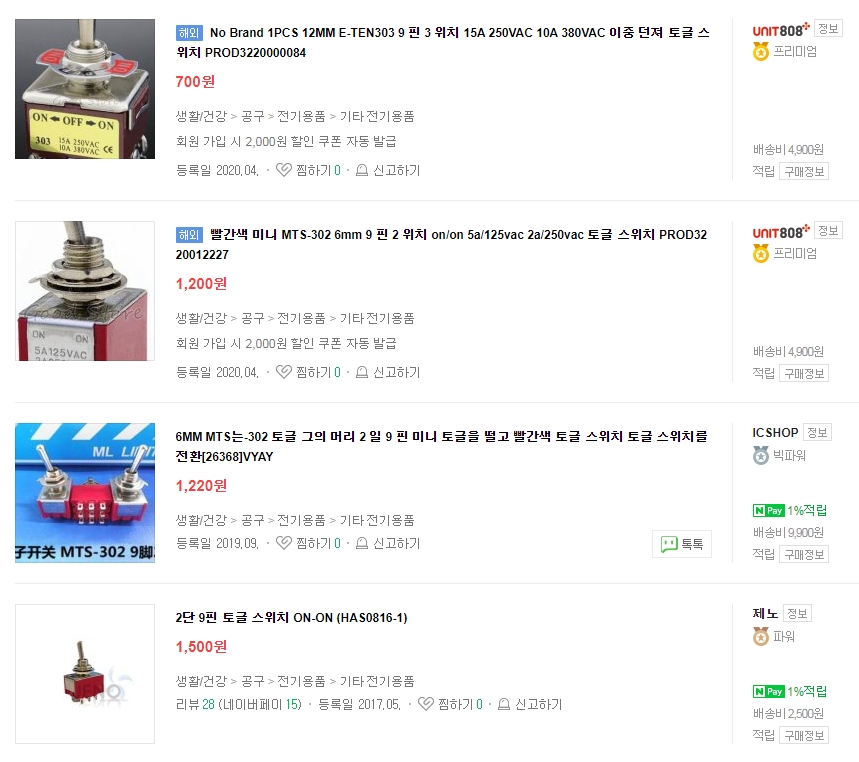

저렴한 녀석부터 보여주는데



가격만 보고 주문했다간 호구소리 듣기 쉽상입니다!



가격말고 배송비를 유심히 봐야 호구면합니다!



2군데는 해외인데 나머지 한군데도 해외인것 같더라구요

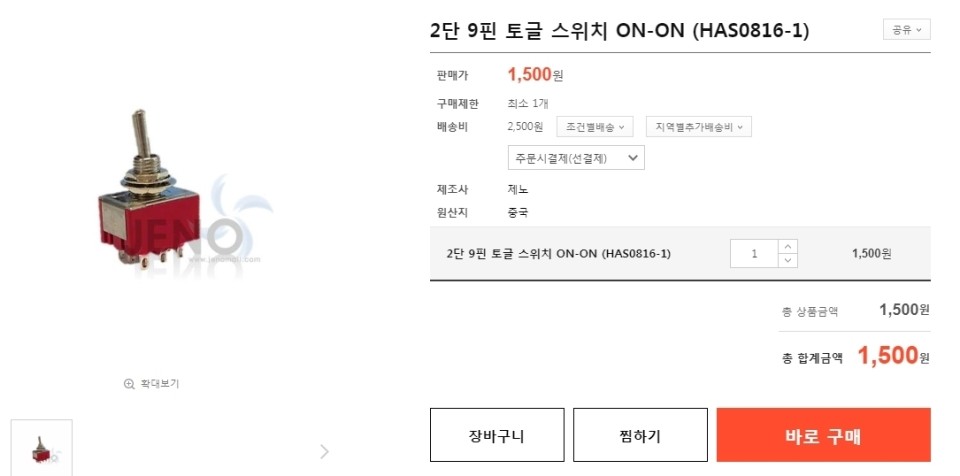

물건+배송이 다 따져봐도 제노쪽에서 파는 놈이 제일 저렴한것 같긴한데



비쌉니다.... 머 다른 선택지가 없고 만약 저것보다 더 저렴하게



구하실수 있는 분들은 그곳에서 구하시면 되겠습니다.





준비물은 9핀 토클스위치, 그리고 여분의 전선, 그리고 납땜기, 니퍼겸용스트리퍼 정도입니다!





















9핀 스위치라고 해서 어려운건 없습니다!

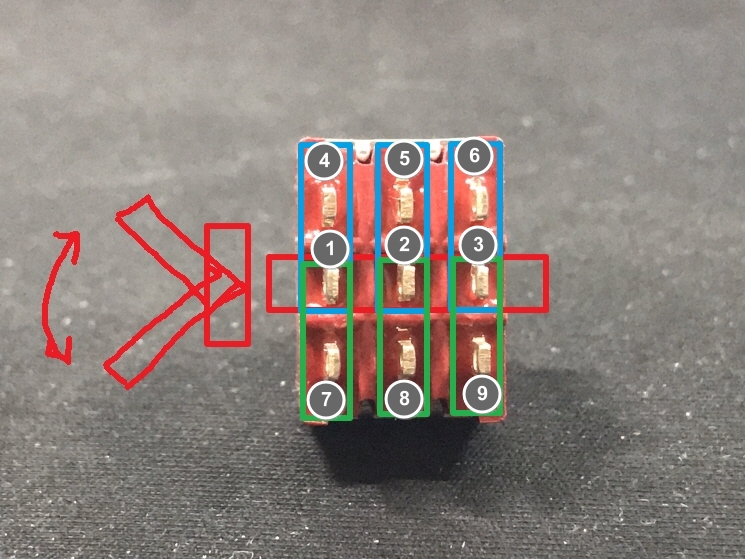

위사진에 보시는 것처럼 스위치를 아래로 옮기면 파란색 네모 접점들



(1-4,2-5,3-6)이 붙는것이고 반대로 스위치를 위로 옮기면 녹색 접점(1-7,2-8,3-9)이



붙는 방식입니다! 어려운것 아니에요! 이렇게 3개접점으로 버튼 3개까지 위치를



본인 마음대로 옮길수가 있습니다!

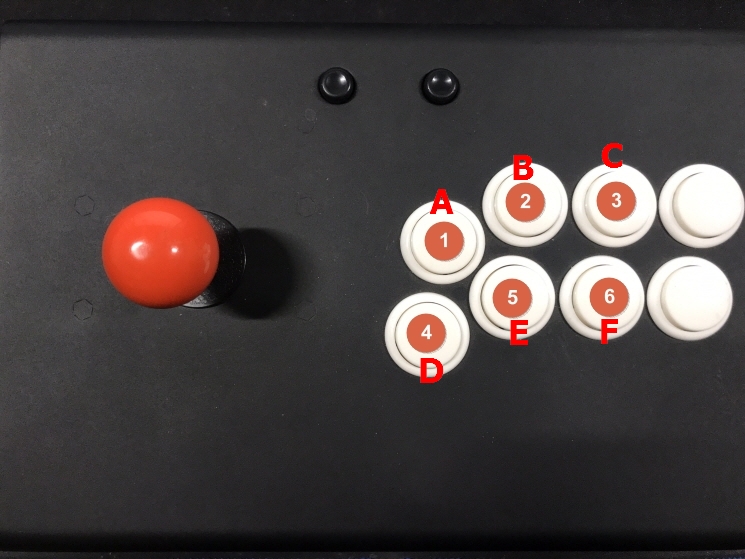

일반적인 버튼 위치사진입니다!



위사진과 같이



A B C

D E F



이렇게 되었있는데 여기에서 C,D,E버튼을



A B E

C D F



이런식으로 옯겨볼까합니다! 이런식으로 해야 철권할때 기존에는



손 손 발

발



이렇게 되어있는데 바꾸게 되면



손 손

발 발



이런식으로 바뀌게 되어 버튼을 교환하지 않고 좀더 편하게 즐길수 있습니다!



그럼 이제 전체적은 배선도를 보겠습니다.

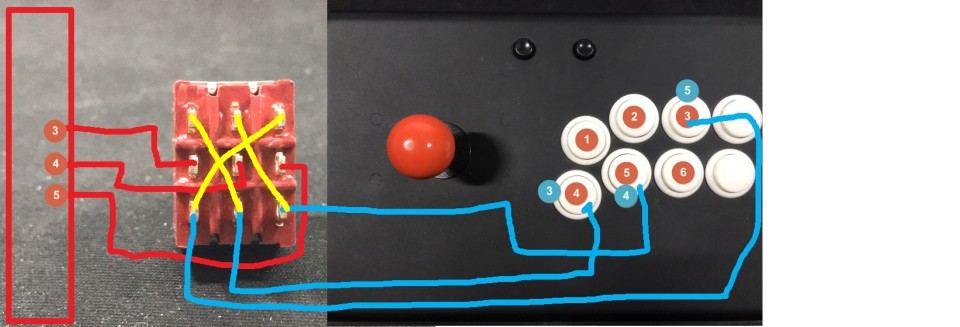

전체적은 배선도 입니다! 손으로 그렸으니 대충 넘어가 주세요! ^^



원래 대로라면 왼쪽 기판에서 나오는 선 3,4,5번 선들이 조이스틱 3,4,5번에



연결이 되어있는 상태인데 그선 중간을 잘라서 그사이에 9핀 스위치를 넣었다고



생각하시면 됩니다.

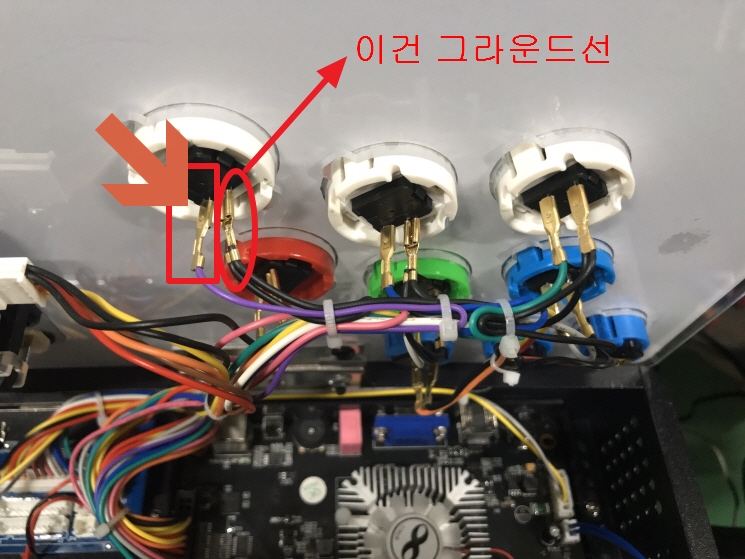

버튼에는 선이 두가닥씩 연결 되어있습니다! 잘 보시면 한선은 기판쪽에서 오는선이고



다른 한선은 그라운드선인데 전선이 두가닥씩 되어있어서



계속 다른 버튼쪽으로 이어져 있는것 볼수 있습니다! 이건 건들지 않습니다!



한가닥으로 된선만 자르고 하시면 됩니다.



어렵게 생각하지 마시고 이제 해봅시다.





3번버튼선 하나로된선을 잘라줍니다.



그리고 기판쪽에서 오는 선을 9핀 1번에 납땜해 줍니다!



그리고 버튼에 연결된 선은 스위치 7번에 연결해 줍니다.





4번버튼선 하나로된선을 잘라줍니다.



그리고 기판쪽에서 오는 선을 9핀 2번에 납땜해 줍니다!



그리고 버튼에 연결된 선은 스위치 8번에 연결해 줍니다.





5번버튼선 하나로된선을 잘라줍니다.



그리고 기판쪽에서 오는 선을 9핀 3번에 납땜해 줍니다!



그리고 버튼에 연결된 선은 스위치 9번에 연결해 줍니다.





이제 전선 세가닥만 연결해 주면 끝납니다!



너무 짧게 말고 스위치에서 다른 점접으로 연결을 해주어야 하기 때문에



어느정도 길게 잘라 줍니다!



이제 전선을





스위치 4번에 한쪽을 전선을 납땜해 준다음



나머지 한쪽을 스위치8번에 납땜해 줍니다. 그리고







스위치 5번에 한쪽을 전선을 납땜해 준다음



나머지 한쪽을 스위치9번에 납땜해 줍니다. 그리고







스위치 6번에 한쪽을 전선을 납땜해 준다음



나머지 한쪽을 스위치7번에 납땜해 주시면 끝입니다!



이제 납땜 작업이 끝났으니 스취가 들어갈수 있게끔 상판쪽이나



원하시는 쪽에 구멍을 뚫고 스위치를 고정해 주시면 됩니다!



이제 끝났으니 정상적으로 되는지 테스트를 해봅니다!





테스트 작동 영상입니다!









제대로 작동되네요!!!



이상 월광보합에 토클스위치달기 였습니다!



감사합니다!!
